CALDEIRA FLAMOTUBULAR MISTA DE BIOMASSA

Caldeira flamotubular mista VMU-RG para biomassa.

A VMU-RG e uma caldeira moderna e compacta com grelha U reciprocante hidraulica Steammaster, ajustada para queimar residuos de biomassa de menor qualidade com alta eficiencia de combustao e integracao pratica na casa de caldeiras.

Solicitar cotacao Falar com um engenheiro Calcular vazão e pressão

Conceito VMU-RG de referencia: caldeira flamotubular mista compacta com grelha U hidraulica Steammaster e escopo de manejo de biomassa.

RESUMO DE ENGENHARIA

Uma caldeira flamotubular mista compacta para residuos dificeis, geracao estavel de vapor e capacidades industriais de 3 a 10 t/h.

A VMU-RG e reconhecida por queimar residuos de biomassa com ate 55 por cento de umidade e PCI a partir de cerca de 1450 kcal/kg, mantendo eficiencia de combustao que pode ultrapassar 88 por cento.

Faixa de vapor: 3 a 10 t/h
Pressao de operacao: Ate 14 bar(a)
Rota de combustivel: Residuos de biomassa de baixa qualidade, com opcao para lenha em toras

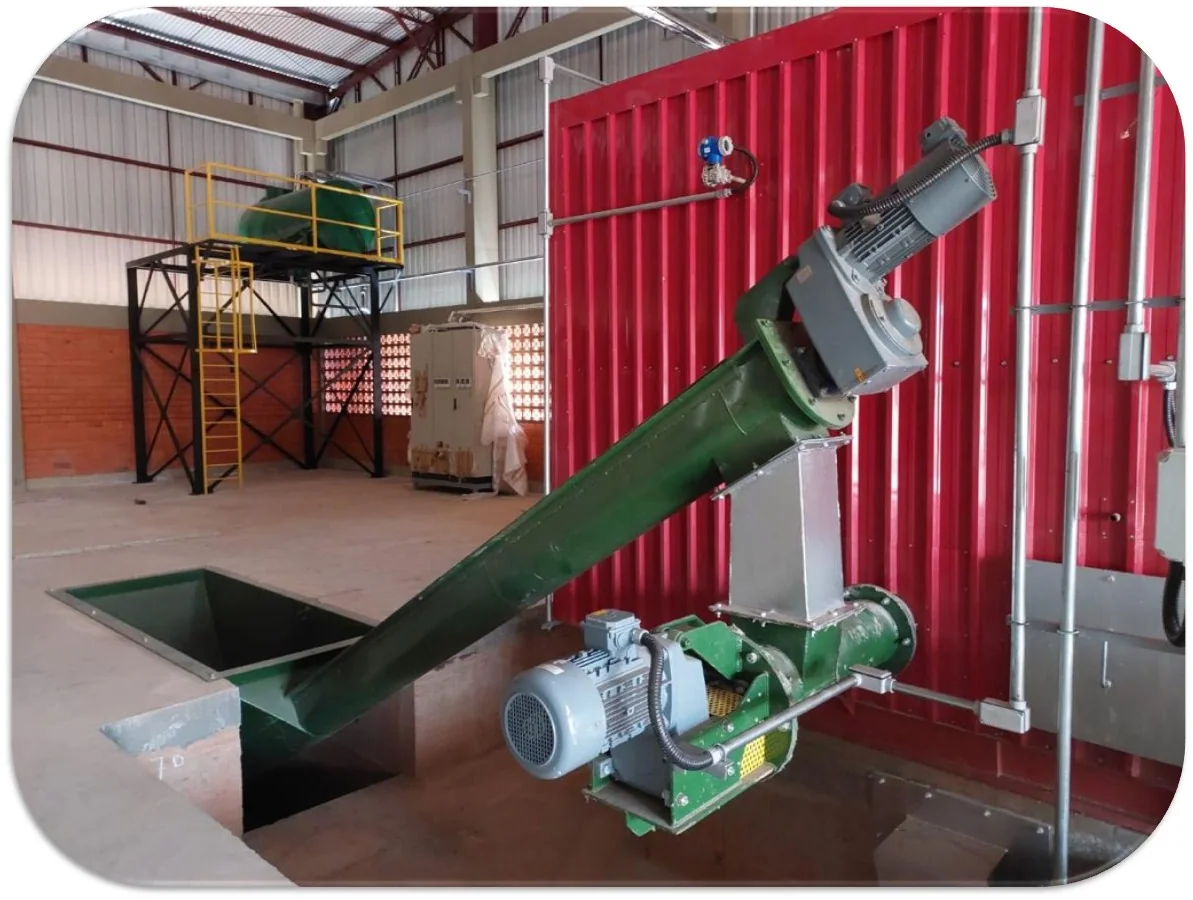

VMU-RG mixed firetube biomass boiler engineering reference

FAMILIA ESPECIAL GRELHA RECIPROCANTE

Por que a VMU-RG pertence ao escopo engenheirado de biomassa

A VMU-RG passa a fazer sentido quando a qualidade da biomassa e inconsistente, a umidade e alta, ou a planta precisa de um pacote compacto que ainda inclua pre-aquecimento de ar, manejo de cinzas, controle de combustao e escopo auxiliar pronto para campo.

A grelha U reciprocante hidraulica com mancais externos foi concebida para duty severo com biomassa.
Com os opcionais sopragem automatica de cinzas e by-pass no lado ar ajudam a proteger a eficiencia ao longo da variacao de carga.
O pacote pode incluir moega de biomassa, rosca de extracao, rosca de alimentacao, filtro multiciclone, tanque de condensado e tanque blowdown.

Janela de combustao para biomassa dificil

A VMU-RG e reconhecida por lidar com residuos de biomassa de menor qualidade com umidade de ate 55 por cento e PCI a partir de cerca de 1450 kcal/kg, oferecendo ao comprador uma rota para residuos que muitas vezes sao rejeitados por pacotes mais convencionais.

Controle, eficiencia e escopo auxiliar

O escopo pode incluir ventiladores de alto rendimento com inversores, transmissores de pressao, valvulas de descarga manuais e automaticas, bombas d agua, painel CCM e de comando, controles de nivel, supervisao de montagem, comissionamento, start-up e inspecao inicial NR-13.

COMBUSTAO E DURABILIDADE

Pre-aquecimento de ar e protecao da temperatura do metal fazem parte da estrategia de durabilidade.

O pre-aquecedor de ar integrado e arranjado para manter o metal dos tubos fora da faixa de condensacao, enquanto o fluxo paralelo ar-gas e o by-pass proporcional ajudam a evitar ponto de orvalho do enxofre e proteger a vida util dos tubos mesmo em baixa carga.

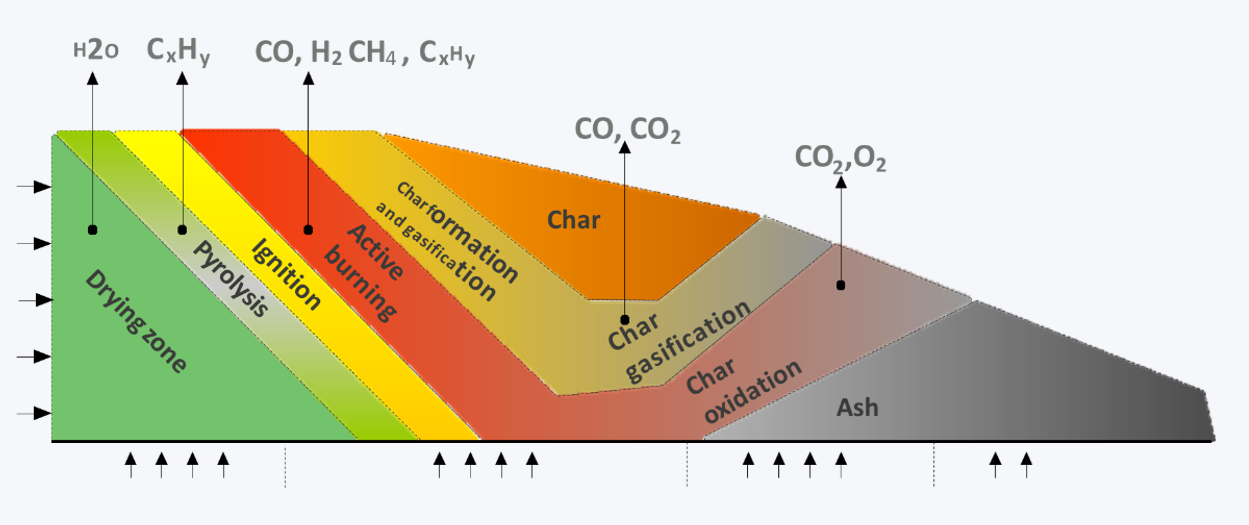

Progressao da combustao ao longo da grelha

Este diagrama de engenharia ajuda a explicar como secagem, pirolise, ignicao, combustao ativa, conversao do carvao e avancao das cinzas podem ser organizadas ao longo da grelha reciprocante.

Reciprocating-grate biomass combustion-zone diagram — Diagrama de referencia das zonas de combustao para operacao com biomassa em grelha reciprocante.

Quando discutir a VMU-RG

Traga a VMU-RG para a conversa quando a planta precisa de 3 a 10 t/h de vapor, quer um pacote compacto, precisa queimar biomassa mais umida ou menos uniforme, ou precisa de um escopo integrado que ja cubra alimentacao, sistemas de ar, coleta de particulados e partida em campo.

Proximo passo recomendado

Compartilhe capacidade de vapor, pressao de operacao, tipo de biomassa, faixa de umidade, comportamento esperado das cinzas, necessidade de queima de lenha em toras, espaco disponivel para alimentacao e restricoes de montagem para a engenharia definir o arranjo VMU-RG correto.
